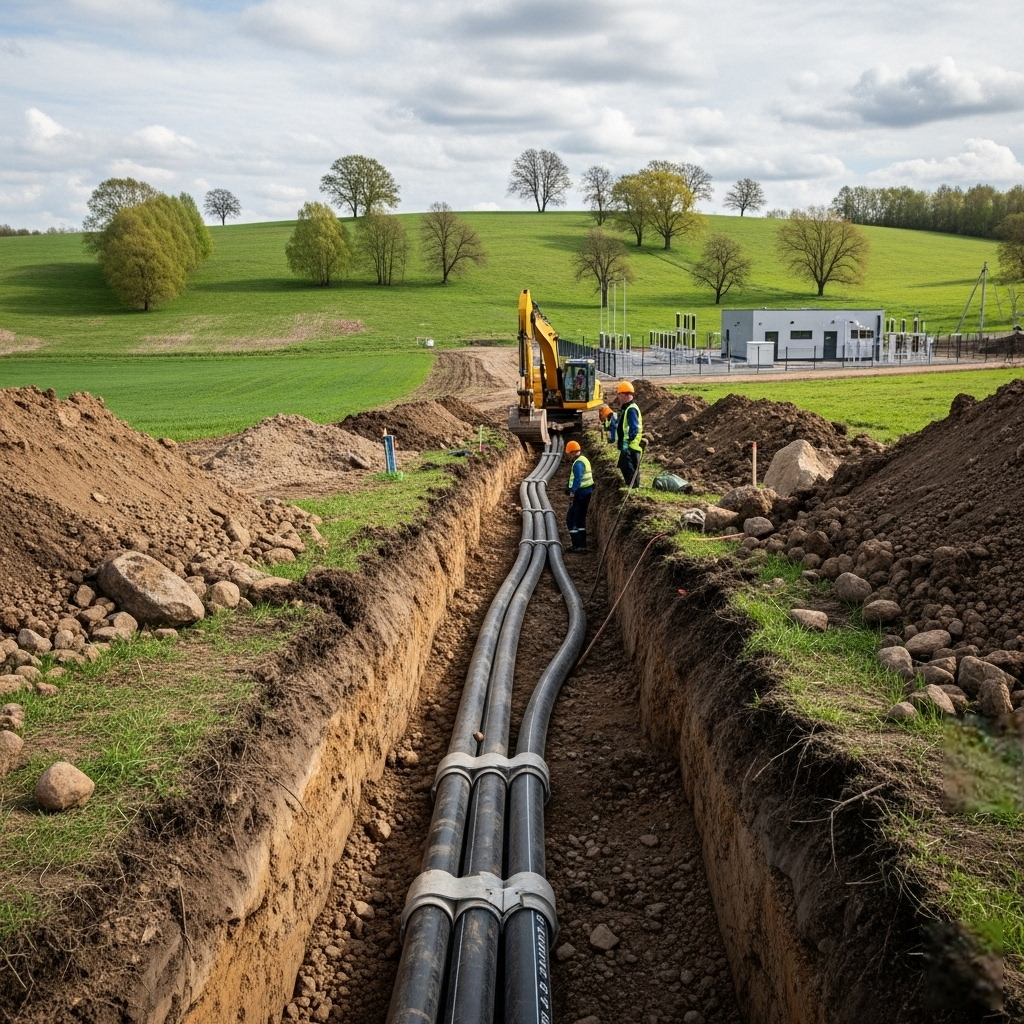

Požeminiai elektros kabeliai: Nematoma jėga, keičianti Lietuvos kraštovaizdį ir energetiką

Pakelkite akis į dangų bet kuriame Lietuvos mieste ar kaime, ir tikėtina, pamatysite voratinklį. Tai – ne vorų darbas, o dešimtmečius tarnaujančių oro linijų elektros laidų tinklas. Nors šie laidai mums ištikimai tiekia energiją, jie kartu yra ir nuolatinis galvos skausmas: pažeidžiami audrų, gadinantys kraštovaizdį ir keliantys pavojų. Tačiau po mūsų kojomis tyliai vyksta revoliucija – vis daugiau elektros energijos keliauja nematomais takais. Tai požeminiai elektros kabeliai – modernus, saugus ir estetiškas sprendimas, formuojantis ateities energetikos infrastruktūrą. Šiame išsamiame straipsnyje panirsime giliai po žeme ir išsiaiškinsime viską, ką reikia žinoti apie požeminius elektros kabelius: nuo jų sudėtingos sandaros ir privalumų iki įrengimo subtilybių ir ateities perspektyvų.

Kodėl elektra „slepiasi“ po žeme? Pagrindiniai privalumai

Sprendimas perkelti elektros tinklus iš oro į požemį nėra tik trumpalaikė mada. Tai strategiškai pagrįstas žingsnis, atnešantis ilgalaikę naudą tiek gyventojams, tiek pačiam energetikos tinklui. Aptarkime esminius privalumus, kurie skatina rinktis būtent šią technologiją.

• Patikimumas ir atsparumas gamtos stichijoms. Tai bene svarbiausias argumentas. Lietuvoje vis dažniau susiduriame su ekstremaliais orų reiškiniais: stipriais vėjais, gausiu sniegu, apledėjimu. Oro linijos yra itin pažeidžiamos – vėjo nuversti medžiai, ant laidų susikaupęs sniegas ar ledas dažnai tampa masinių elektros energijos tiekimo sutrikimų priežastimi. Po žeme pakloti kabeliai yra visiškai apsaugoti nuo šių veiksnių. Jie ramiai „miega“ po žeme, nepaisydami, kokia audra siaučia paviršiuje. Tai užtikrina kur kas stabilesnį ir patikimesnį energijos tiekimą, ypač svarbų tiek kritinei infrastruktūrai, tiek kiekvieniems namams.
• Estetika ir išlaisvintas kraštovaizdis. Pripažinkime – stulpų ir laidų raizgalynė nepuošia nei senamiesčio gatvelių, nei gamtos peizažų. Požeminiai kabeliai išlaisvina erdvę, leidžia atsiverti panoramoms, išsaugo istorinį autentiškumą ir kuria vizualiai švaresnę, tvarkingesnę aplinką. Tai ypač aktualu saugomose teritorijose, naujuose gyvenamųjų namų kvartaluose ar tiesiog tvarkant savo sklypo aplinką. Nebelieka vizualinės taršos, o dangus lieka atviras.
• Saugumas. Nors ir retai, oro linijos kelia tam tikrą pavojų. Nutrūkęs laidas gali sukelti gaisrą ar tapti mirtinų elektros traumų priežastimi. Taip pat egzistuoja rizika, kad į laidus atsitrenks aukšta technika ar net paukščiai. Požeminiai kabeliai šias rizikas eliminuoja. Jie yra saugiai izoliuoti ir paslėpti nuo bet kokio atsitiktinio kontakto, todėl aplinka tampa saugesnė tiek žmonėms, tiek gyvūnams.
• Mažesni eksploatacijos kaštai. Nors pradinis įrengimas yra brangesnis, ilgalaikėje perspektyvoje požeminiai kabeliai gali būti ekonomiškesni. Jiems nereikia periodinio medžių genėjimo aplink linijas, jie rečiau genda dėl išorės poveikio, todėl sumažėja remonto ir priežiūros išlaidos. Nereikia keisti audrų sulaužytų stulpų ar pažeistų izolitorių.
• Mažesni elektros nuostoliai. Modernūs požeminiai kabeliai, ypač aukštos ir vidutinės įtampos, pasižymi mažesniais energijos perdavimo nuostoliais lyginant su oro linijomis. Tai reiškia, kad daugiau pagamintos elektros energijos pasiekia galutinį vartotoją, o tai prisideda prie bendro energetinio efektyvumo didinimo.

Monetos kita pusė: iššūkiai ir trūkumai

Nors privalumų sąrašas įspūdingas, būtų nesąžininga nutylėti ir apie iššūkius, su kuriais susiduriama įrengiant ir eksploatuojant požeminius kabelius.

• Aukšta pradinė investicija. Tai didžiausias barjeras. Požeminių kabelių klojimas reikalauja sudėtingų žemės kasimo darbų, specialios technikos ir brangesnių medžiagų. Pats kabelis dėl savo sudėtingos daugiasluoksnės konstrukcijos yra gerokai brangesnis už oro linijų laidus. Apskaičiuota, kad įrengti požeminę liniją gali kainuoti nuo 3 iki 10 kartų brangiau nei nutiesti analogišką oro liniją.
• Sudėtingas ir ilgas įrengimo procesas. Norint pakloti kabelį, reikia iškasti tranšėją, paruošti specialų pagrindą (smėlio „pagalvę“), pakloti kabelį, jį uždengti apsaugine juosta ir tik tada užpilti gruntu. Miesto teritorijose šis procesas dar labiau komplikuojasi dėl esamų komunikacijų (vandentiekio, dujų, ryšių kabelių), kelių dangos, šaligatvių ir želdinių. Tai reikalauja kruopštaus planavimo ir derinimo.
• Sunkesnis gedimų nustatymas ir remontas. Jei oro linijos gedimą dažnai galima pamatyti plika akimi (pvz., nutrūkęs laidas), tai požeminio kabelio pažeidimo vietą nustatyti kur kas sudėtingiau. Tam naudojama speciali diagnostinė įranga, leidžianti nustatyti gedimo vietą kelių metrų tikslumu. Pats remontas taip pat yra sudėtingas – reikia vėl atkasti pažeistą kabelio atkarpą, ją išpjauti ir sumontuoti specialias movas. Visa tai trunka ilgiau ir kainuoja brangiau nei oro linijos remontas.
• Šilumos išsklaidymo problema. Elektros srovei tekant kabeliu, išsiskiria šiluma. Oro linijose ją efektyviai išsklaido aplinkos oras. Po žeme šilumos atidavimas yra lėtesnis. Dėl šios priežasties kabeliai negali būti perkraunami, o projektuojant liniją būtina atsižvelgti į grunto šiluminę varžą ir aplink esančius šilumos šaltinius. Kartais, esant didelėms apkrovoms, gali prireikti net specialių aušinimo sistemų.

Požeminio kabelio anatomija: kas slypi po apsauginiu apvalkalu?

Iš pirmo žvilgsnio požeminis kabelis gali atrodyti kaip paprastas storas laidas, tačiau jo viduje slypi sudėtinga ir apgalvota daugiasluoksnė struktūra, kurios kiekvienas elementas atlieka gyvybiškai svarbią funkciją.

1. Gysla (laidinininkas). Tai kabelio šerdis, kuria teka elektros srovė. Dažniausiai gaminama iš vario arba aliuminio. Varis pasižymi geresniu elektriniu laidumu, tačiau yra brangesnis ir sunkesnis. Aliuminis yra lengvesnis ir pigesnis, todėl dažnai naudojamas didesnio skerspjūvio kabeliuose. Gysla gali būti vientisa arba sudaryta iš daugybės supintų vielų, kas suteikia kabeliui lankstumo.
2. Izoliacija. Tai svarbiausias apsauginis sluoksnis, supantis gyslą ir neleidžiantis elektros srovei „pabėgti“. Nuo izoliacijos kokybės priklauso kabelio patikimumas ir tarnavimo laikas. Šiuolaikiniuose kabeliuose dažniausiai naudojamos polimerinės medžiagos, tokios kaip polivinilchloridas (PVC) arba skersinio ryšio polietilenas (XLPE, Lietuvoje dažnai žymimas PEX). XLPE izoliacija pasižymi geresnėmis terminėmis ir elektrinėmis savybėmis, atlaiko aukštesnę temperatūrą, todėl leidžia perduoti didesnę galią.
3. Ekranas (šarvas). Tai metalinis sluoksnis (dažniausiai vario vielų pynė arba aliuminio folija), kuris supa izoliaciją. Jis atlieka kelias funkcijas: valdo elektrinį lauką aplink gyslą, apsaugo nuo išorinių elektromagnetinių trikdžių ir tarnauja kaip apsauginis įžeminimas gedimo atveju, nukreipdamas trumpojo jungimo srovę į žemę.
4. Užpildas ir patalynė. Daugiažysliuose kabeliuose tuščios ertmės tarp izoliuotų gyslų užpildomos specialia medžiaga, kuri suteikia kabeliui apvalią formą ir stabilumą. Patalynė – tai sluoksnis, skiriantis izoliuotas gyslas nuo metalinio šarvo.
5. Išorinis apvalkalas (striukė). Tai pats išorinis kabelio sluoksnis, skirtas apsaugoti vidines dalis nuo mechaninių pažeidimų, drėgmės, cheminių medžiagų ir kitokio aplinkos poveikio. Dažniausiai gaminamas iš PVC arba polietileno (PE). Apvalkalo spalva dažnai nurodo kabelio paskirtį arba įtampos lygį.

Požeminių kabelių klojimo procesas: žingsnis po žingsnio

Kabelio klojimas po žeme – tai ne šiaip griovio iškasimas. Tai atsakingas inžinerinis procesas, reikalaujantis tikslumo ir taisyklių laikymosi. Nuo to priklauso ne tik kabelio, bet ir visos elektros sistemos ilgaamžiškumas ir saugumas.

1. Projektavimas ir trasos žymėjimas. Pirmiausia paruošiamas detalus projektas, kuriame nurodoma tiksli kabelio trasa, gylis, sankirtos su kitomis komunikacijomis. Atliekami geodeziniai matavimai, trasa pažymima vietoje.
2. Tranšėjos kasimas. Iškasama reikiamo gylio ir pločio tranšėja. Standartinis gylis privačiame sklype dažniausiai yra apie 0,8–1 metras, o po važiuojamąja dalimi – giliau, apie 1,2 metro. Tranšėjos dugnas turi būti lygus, be aštrių akmenų ar statybinių šiukšlių.
3. Smėlio „pagalvės“ paruošimas. Ant tranšėjos dugno pilamas mažiausiai 10 cm storio smėlio arba smulkaus žvyro sluoksnis. Ši „pagalvė“ apsaugo kabelį nuo mechaninių pažeidimų ir užtikrina gerą šilumos atidavimą į gruntą.
4. Kabelio klojimas. Kabelis atsargiai, be tempimo ir staigių lenkimų, guldomas ant paruoštos smėlio pagalvės. Svarbu palikti šiek tiek laisvumo („gyvatėlę“), kad kabelis galėtų kompensuoti grunto judėjimą ir temperatūrinius pokyčius. Jei kabelis klojimas specialiame apsauginiame vamzdyje (pvz., po keliu), jis yra įtraukiamas į vamzdį.
5. Užpylimas smėliu ir apsauginės juostos tiesimas. Paklotas kabelis užpilamas dar vienu, maždaug 10 cm storio smėlio sluoksniu. Virš jo, maždaug 25–30 cm atstumu nuo kabelio, klojama speciali signalinė juosta (dažniausiai ryškios spalvos, su užrašu „Atsargiai, kabelis!“). Ji skirta įspėti ateityje toje vietoje kasančius žmones apie po žeme esančią elektros liniją.
6. Tranšėjos užpylimas ir sutankinimas. Galiausiai tranšėja užpilama iškastu gruntu, kuris kruopščiai sutankinamas sluoksniais, kad ateityje neįdubtų. Atstatoma buvusi danga ( veja, trinkelės, asfaltas).

Ateitis – po žeme

Požeminiai elektros kabeliai nebėra tik nišinis sprendimas. Jie tampa neatsiejama modernios, atsparios ir tvarios energetikos infrastruktūros dalimi. Jų vaidmuo ateityje tik augs, ypač keliais pagrindiniais aspektais:

• Miestų plėtra ir „Smart City“ koncepcijos. Tankiai apgyvendintuose miestuose, kur kiekvienas žemės kvadratinis metras yra aukso vertės, požeminės komunikacijos yra vienintelis logiškas pasirinkimas. Jos ne tik taupo vietą, bet ir yra būtinos kuriant išmaniuosius miestus, kur po žeme keliauja ne tik elektra, bet ir šviesolaidiniai duomenų perdavimo kabeliai, reikalingi 5G ryšiui, daiktų internetui ir autonominiam transportui.
• Atsinaujinančios energetikos integracija. Dideli saulės ir vėjo jėgainių parkai dažnai statomi atokiose vietovėse. Patikimam ir efektyviam jų pagamintos žaliosios energijos perdavimui į bendrą tinklą vis dažniau naudojami didelės galios požeminiai kabeliai. Jie leidžia išvengti naujų oro linijų statybos, kurios darkytų kraštovaizdį.
• Elektromobilių įkrovimo infrastruktūra. Sparčiai populiarėjant elektromobiliams, reikalinga plati ir galinga įkrovimo stotelių infrastruktūra. Galingų kabelių nutiesimas iki šių stotelių miestų gatvėse ir automobilių stovėjimo aikštelėse yra įmanomas tik po žeme.

Apibendrinant, požeminiai elektros kabeliai yra kur kas daugiau nei tiesiog alternatyva oro linijoms. Tai investicija į saugesnę, patikimesnę ir estetiškesnę ateitį. Nors pirminės išlaidos didesnės, ilgalaikė nauda – nuo stabilaus elektros tiekimo iki išsaugoto kraštovaizdžio – neabejotinai jas atperka. Kiekvienas metras kabelio, paklotas po žeme, yra mažas žingsnis link modernesnės ir atsparesnės Lietuvos, kurioje energija teka tyliai, saugiai ir nepastebimai tiesiai po mūsų kojomis.
