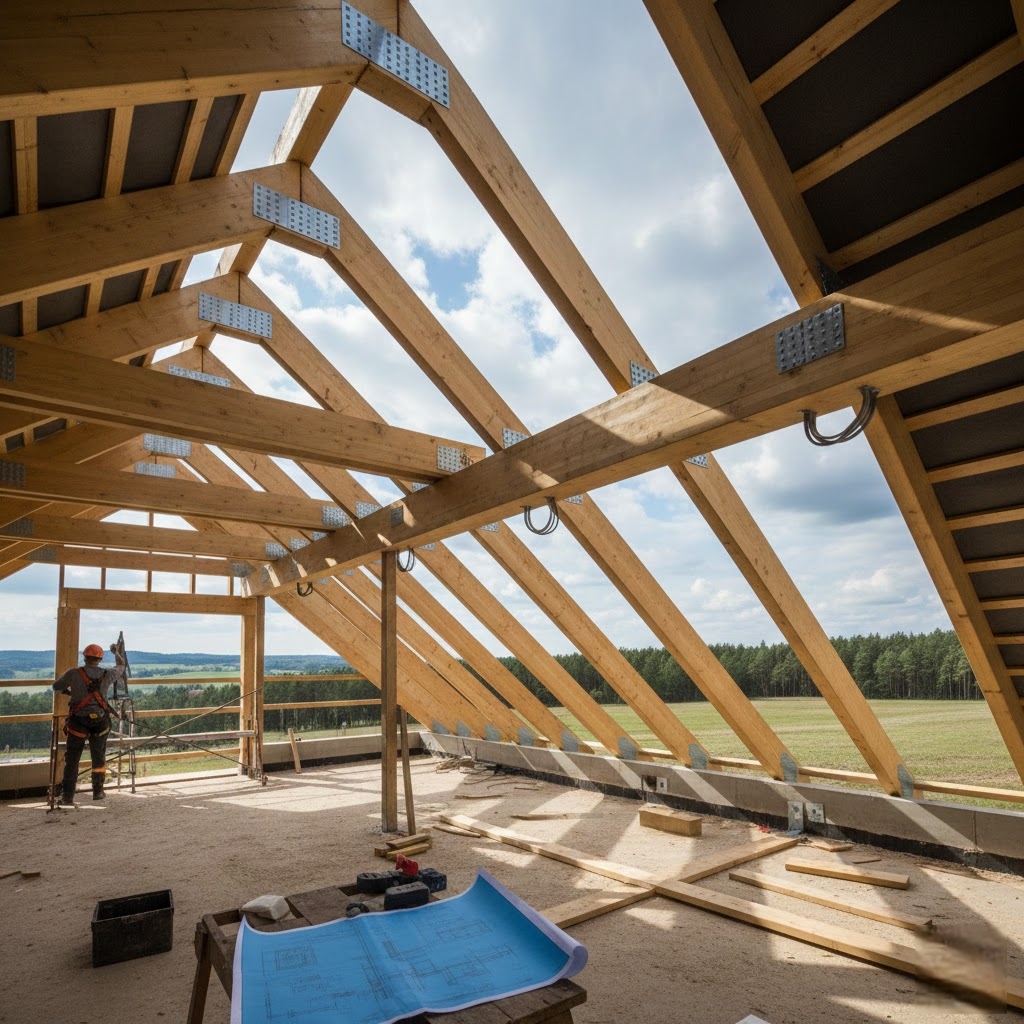

Stogo karkaso anatomija: inžineriniai sprendimai ir realūs įgyvendinimo modeliai

Statant namą, daugelio akys krypsta į fasado spalvą ar stogo dangos tekstūrą – čerpes, skardą, šiferį. Tačiau tikrasis pastato ilgaamžiškumo garantas slypi ten, kur akys dažniausiai neužklysta. Tai – stogo konstrukcija. Ją galima palyginti su žmogaus skeletu: jei kaulai silpni ar neteisingai suaugę, jokie raumenys (šiuo atveju – apdaila) neišgelbės kūno nuo negalavimų. Stogo „griaučiai“ turi atlaikyti ne tik savo svorį, bet ir gamtos stichijas – tonas sniego žiemą bei gūsingus vėjus rudenį.

Šiame straipsnyje detaliai išnagrinėsime, kokie stogų konstrukcijos pavyzdžiai dominuoja šiuolaikinėje statyboje, kuo skiriasi tradicinės gegnės nuo modernių fermų ir kaip pasirinkti teisingą inžinerinį sprendimą, kad jūsų namas stovėtų dešimtmečius be deformacijų.

Kodėl „standartinė“ konstrukcija neegzistuoja?

Dažna klaida, kurią daro savarankiški statytojai – manymas, jog egzistuoja vienas universalus „gero stogo“ brėžinys. Realybėje stogo konstrukcija yra lygtis su daugybe kintamųjų. Kiekvienas pavyzdys, kurį matote kaimyno sklype ar internetiniame kataloge, yra pritaikytas konkrečioms sąlygoms.

Pagrindiniai veiksniai, lemiantys konstrukcijos pasirinkimą:

• Tarpatramio plotis: Atstumas tarp laikančiųjų sienų diktuoja, ar užteks paprastų gegnių, ar reikės sudėtingų santvarų.
• Stogo nuolydis: Plokštiems ir labai statiems stogams galioja visiškai skirtingi fizikos dėsniai sniego apkrovų atžvilgiu.
• Dangos svoris: Keraminės čerpės reikalauja kur kas masyvesnio karkaso nei lengva skarda.
• Palėpės panaudojimas: Norite gyvenamosios erdvės po stogu? Tai iškart eliminuoja tam tikrus inžinerinius sprendimus (pvz., tankias fermas), kurie užgriozdintų erdvę.

Vienšlaičiai stogai: modernaus minimalizmo inžinerija

Vienšlaičiai stogai ilgą laiką buvo asocijuojami tik su garažais, ūkiniais pastatais ar priestatais. Tačiau šiuolaikinė architektūra, pamilusi kubo formas ir minimalizmą, vienšlaičius stogus perkėlė į gyvenamųjų namų sektorių. Jų konstrukcija iš pažiūros paprasta, tačiau turi specifinių niuansų.

Konstrukcinė schema

Vienšlaičio stogo esmė – dvi skirtingo aukščio atraminės sienos, ant kurių guldomos sijos. Čia dažniausiai naudojama naslankioji gegnių sistema.

• Jei atstumas tarp sienų nedidelis (iki 4,5 m), gegnės tiesiog remiamos į mūrločius (vainikus) ant sienų. Tai pati pigiausia ir paprasčiausia sistema.
• Kai tarpatramis didėja (iki 6 m ir daugiau), gegnės gali pradėti linkti nuo savo svorio. Tokiu atveju būtina naudoti papildomas atramas – statramsčius (spyrius), kurie remiasi į perdangos sijas arba vidinę laikančiąją sieną.

Svarbus patarimas: Vienšlaičio stogo didžiausias priešas – vėjas. Kadangi stogas veikia kaip burė, labai svarbu teisingai inkaruoti gegnes prie mūrloto. Paprastų vinių čia neužteks – būtina naudoti specialius metalinius kampus ir srieginius strypus.

Dvišlaičiai stogai: klasika su dviem variacijomis

Tai populiariausias stogo tipas Lietuvoje. Jis puikiai nuleidžia vandenį, sniegą ir leidžia įrengti erdvias palėpes. Tačiau inžineriniu požiūriu dvišlaičiai stogai gali būti konstruojami dviem visiškai skirtingais būdais.

1. Kabamųjų gegnių sistema

Ši sistema naudojama tada, kai namas neturi vidinių laikančiųjų sienų – yra tik išorinis perimetras. Gegnės remiasi viena į kitą kraige ir į sienas apačioje.

Problema ta, kad veikiant apkrovai (pvz., daug sniego), tokia konstrukcija stengiasi „išsižergti“ – gegnės stumia sienas į šonus. Kad namas nesugriūtų, būtina naudoti styga (skersinį), kuris sujungia gegnes ir neutralizuoja skėtimo jėgą. Kuo žemiau styga, tuo ji efektyvesnė, tačiau norint įrengti palėpę, stygą dažnai tenka kelti aukštyn, todėl ji turi būti masyvesnė ir stipriau tvirtinama.

2. Paverčiamųjų (suleistinių) gegnių sistema

Jei namo viduryje yra kapitalinė siena arba kolonos, konstruoti stogą daug paprasčiau. Kraigo sija remiama ant statramsčių, kurie stovi ant vidinės sienos. Gegnės viršuje remiasi į kraigo siją, o apačioje – į mūrločius.

Šiuo atveju sienos nėra stumiamos į šonus, jos gauna tik vertikalią apkrovą. Tai stabilesnė ir mažiau medienos reikalaujanti konstrukcija, tačiau ji reikalauja atramų vidinėje erdvėje.

[Image of gable roof framing details]

Keturšlaičiai (valminiai) stogai: aerodinamika ir stabilumas

Keturšlaičiai stogai atrodo solidžiai ir yra itin atsparūs vėjams dėl savo aerodinaminės formos – vėjas tiesiog „ap teka“ stogą, mažiau plėšdamas dangą. Tačiau jų konstrukcija – viena sudėtingiausių.

Pagrindinis iššūkis čia – įstrižinės (valminės) gegnės. Jos eina nuo kraigo galų link namo kampų. Šios gegnės patiria milžiniškas apkrovas, nes ant jų remiasi trumpesnės gegnės (naraginės gegnės). Todėl įstrižinės gegnės dažnai daromos dvigubos (surišamos dvi lentos) arba naudojama klijuota mediena.

Konstrukcijos ypatumai:

• Daugiau pjaustymo: Dėl sudėtingos geometrijos lieka daug medienos atraižų, o stogo dangos išeiga taip pat didesnė.
• Sudėtingi mazgai: Kampuose susiduria kelios plokštumos, todėl teisingas sujungimas ir izoliacija reikalauja aukštos kvalifikacijos meistrų.

Mansardiniai stogai: kova dėl kvadratinių metrų

Tai „lūžusio“ silueto stogai, kurie leidžia maksimaliai išnaudoti palėpės tūrį. Konstrukcija susideda iš dviejų dalių: viršutinės (lėkštesnės) ir apatinės (statesnės).

Ši konstrukcija iš esmės yra sudėtingas rėmas. Apatinės gegnės dažniausiai remiasi į perdangą ir viršuje yra jungiamos horizontalia sija, kuri tampa atrama viršutinei stogo daliai. Tai brangus sprendimas, nes reikalauja daug medienos ir preciziško šiltinimo įrengimo ties stogo lūžio linija, kur dažnai atsiranda šalčio tiltai.

Plokšti stogai: kai medį keičia betonas ar dvitėjinės sijos

Plokščias stogas (kurio nuolydis dažniausiai siekia 2–5 laipsnius) konstruojamas visiškai kitaip. Čia dažniausiai naudojama gelžbetoninė perdanga, tačiau karkasiniuose namuose plokščias stogas taip pat galimas naudojant medines konstrukcijas.

Mediniam plokščiam stogui dažnai naudojamos dvitėjinės sijos (I-joist). Tai inžinerinės medienos gaminiai, kurie yra lengvi, bet itin tvirti ir leidžia perdengti didelius atstumus be tarpinių atramų. Skirtingai nei masyvo mediena, dvitėjinės sijos nesideformuoja, „nevaikšto“, todėl puikiai tinka plokščių stogų hidroizoliacinėms membranoms kloti.

Gamyklinės santvaros (fermos) vs. tradicinis karkasas

Vienas didžiausių šiuolaikinių debatų statybose – ar pjauti stogą vietoje („rankiniu būdu“), ar užsisakyti gamyklines santvaras.

Tradicinis metodas (Statyba vietoje)

Meistrai atveža medieną į objektą, matuoja, pjauna ir kala vietoje.

• Privalumai: Galima lanksčiai reaguoti į sienų nelygumus ar projekto pakeitimus eigoje. Palėpėje lengviau suformuoti patogią erdvę.
• Trūkumai: Priklauso nuo oro sąlygų, žmogiškojo faktoriaus klaidos, ilgesnis procesas. Reikia labai kokybiškos medienos.

Gamyklinės santvaros (MiTek technologija)

Stogo konstrukcija suprojektuojama kompiuteriu, detalės supjaustomos milimetrų tikslumu ir sujungiamos metalinėmis dygliuotomis plokštelėmis presu.

• Privalumai: Greitis (stogas surenkamas per 1–2 dienas), sunaudojama mažiau medienos (apie 20–30 %), galima perdengti didžiulius tarpatramius (iki 30 m) be vidinių sienų.
• Trūkumai: Reikia krano montavimui. Palėpės erdvė dažnai būna „suvarpyta“ daugybės statramsčių ir įstrižainių, todėl ją sunku pritaikyti gyvenimui (nebent užsakomos specialios „mansardinės“ fermos, kurios yra brangesnės).

[Image of wooden roof trusses installation]

Medžiagiškumas: ar tikrai reikia C24?

Nagrinėjant konstrukcijų pavyzdžius, negalima nepaminėti medžiagos. Dažnai projektuose nurodoma C24 klasės kalibruota mediena. Ką tai reiškia?

Daugelis statytojų vis dar bando taupyti pirkdami „šlapią“ medieną iš lentpjūvės. Tai rizikinga loterija. Džiūdama mediena traukiasi, sukasi, atsiranda plyšiai sujungimuose. Gegnė, kuri buvo tiesi, po metų gali tapti „sraigtu“, iškraipydama stogo dangą ar suplėšydama gipso kartoną viduje.

C24 – tai pramoniniu būdu džiovinta, rūšiuota (pašalintos silpnos šakos) ir obliuota mediena. Ji stabili. Stogo konstrukcijai, ypač jei planuojate šiltinti stogą ir įsirengti palėpę, tai yra beveik privalomas standartas. Obliuotas paviršius taip pat sunkiau užsidega ir yra mažiau patrauklus kenkėjams.

Svarbiausi konstrukciniai mazgai ir klaidos

Net geriausiai suprojektuota konstrukcija gali žlugti dėl prasto įgyvendinimo. Štai keletas kritinių vietų:

1. Mūrloto tvirtinimas

Mūrlotas yra pamatas jūsų stogui. Jis turi būti atskirtas nuo betono/mūro hidroizoliacine juosta (rubaroidu). Tvirtinimui naudojami įbetonuoti strypai. Dažna klaida – per retai išdėstyti strypai arba per trumpi inkarai, kurie išplyšta esant stipriam vėjui.

2. „Santuoka“ su kaminu

Pagal priešgaisrines taisykles, medinės konstrukcijos (gegnės, grebėstai) negali liestis prie kamino. Būtina išlaikyti saugų atstumą (paprastai 5–10 cm, priklausomai nuo kamino tipo) ir tarpą užpildyti nedegia vata. Ignoruojant šią taisyklę, stogo konstrukcija tampa tiesiogine gaisro priežastimi.

3. Vėdinimo tarpas

Tai ne medinė konstrukcijos dalis, bet ji tiesiogiai veikia medienos ilgaamžiškumą. Virš gegnių, ant difuzinės plėvelės, būtina kalti išilginį tašą („makaroną“), ir tik ant jo – grebėstus dangai. Tai sukuria oro tarpą. Be jo drėgmė kaupiasi po danga, ir gegnės pradeda pūti jau po kelerių metų.

Inovacijos stogų konstrukcijose

Technologijos žengia į priekį ir stogų srityje. Viena iš įdomesnių naujovių – kombinuotos plieno ir medžio sijos. Dideliems tarpatramiams naudojamos metalinės sijos su mediniais intarpais, leidžiančios pasiekti didesnį standumą išlaikant medžio apdirbimo lengvumą.

Taip pat populiarėja moduliniai stogai – gamykloje surenkami dideli stogo skydai su jau įmontuota izoliacija ir danga. Atvežus į objektą, toks stogas surenkamas per kelias valandas lyg LEGO kaladėlės.

Apibendrinimas: kaip išsirinkti?

Stogo konstrukcija nėra vieta eksperimentams ar taupymui „iš akies“. Jei statote nedidelį sodo namelį, tradicinė gegnių sistema, sukalta vietoje, bus puikus ir ekonomiškas pasirinkimas. Tačiau statant modernų gyvenamąjį namą su didelėmis erdvėmis (svetainė be kolonų), gamyklinės santvaros ar dvitėjinės sijos gali būti vienintelis racionalus sprendimas.

Rinkdamiesi konstrukcijos tipą, visada pasitarkite su konstruktoriumi, o ne tik su architektu. Architektas nupiešia viziją, o konstruktorius apskaičiuoja, ar ta vizija neužgrius jums ant galvos per pirmąją pūgą. Atminkite – po apdaila paslėptos klaidos taisymas kainuoja dešimtis kartų brangiau nei kokybiškas įrengimas statybų metu.
