Transformatoriai: Viskas, Ką Reikia Žinoti Apie Jų Veikimą, Rūšis ir Pritaikymą Namuose

Ar kada nors susimąstėte, kaip veikia jūsų durų skambutis, kodėl LED juostelėms reikia specialaus maitinimo bloko arba kaip veikia sodo apšvietimas? Už visų šių kasdienių patogumų dažnai slepiasi kuklus, bet nepaprastai svarbus elektros prietaisas – transformatorius. Nors terminas „transformatorius“ daugeliui asocijuojasi su didelėmis, dūzgiančiomis pastotėmis ar net mokslinės fantastikos filmais, šie įrenginiai yra neatsiejama mūsų namų elektros sistemos dalis. Jie tyliai ir efektyviai atlieka gyvybiškai svarbų darbą – keičia elektros įtampą, užtikrindami, kad įvairūs prietaisai gautų jiems tinkamą maitinimą ir veiktų saugiai. Šiame išsamiame straipsnyje pasinersime į transformatorių pasaulį: išsiaiškinsime, kaip jie veikia, kokios yra jų rūšys, kur jie naudojami buityje ir kaip išsirinkti tinkamiausią savo projektui.

Kas yra transformatorius ir kaip jis veikia?

Paprasčiausiai tariant, transformatorius yra statinis elektrinis įrenginys, kuris elektromagnetinės indukcijos būdu perduoda elektros energiją iš vienos grandinės į kitą, pakeisdamas kintamosios srovės (AC) įtampos ir srovės stiprio lygius. Svarbu pabrėžti, kad transformatoriai veikia tik su kintamąja srove. Jie nekeičia energijos dažnio (Lietuvoje ir Europoje tai yra 50 Hz) ir, idealiu atveju, nekeičia galios – jei įtampa sumažinama, srovės stipris proporcingai padidėja, ir atvirkščiai (galia = įtampa x srovė).

Transformatoriaus veikimo principas remiasi dviem fizikos reiškiniais: faktu, kad elektros srovė sukuria magnetinį lauką, ir elektromagnetinės indukcijos dėsniu, kuris teigia, kad kintamas magnetinis laukas laidininke sukuria (indukuoja) elektros įtampą.

Klasikinis transformatorius susideda iš trijų pagrindinių dalių:

• Pirminė apvija (ritė): Tai izoliuoto laido ritė, prie kurios prijungiamas pirminis įtampos šaltinis (pvz., 230 V iš elektros tinklo).
• Antrinė apvija (ritė): Tai kita izoliuoto laido ritė, kuri nėra tiesiogiai elektriškai sujungta su pirmine apvija. Joje indukuojama nauja įtampa.
• Šerdis: Tai magnetinė medžiaga (dažniausiai iš plieno lakštų), ant kurios apvyniotos abi apvijos. Šerdies paskirtis – koncentruoti ir sustiprinti magnetinį lauką, užtikrinant efektyvų energijos perdavimą iš pirminės apvijos į antrinę.

Kai prie pirminės apvijos prijungiama kintamoji srovė, ji sukuria kintamą magnetinį lauką šerdyje. Šis kintamas magnetinis laukas, sklisdamas per šerdį, kerta antrinės apvijos laidus ir juose indukuoja kintamąją įtampą. Būtent čia ir įvyksta „magija“. Indukuotos įtampos dydis antrinėje apvijoje priklauso nuo apvijų vijų skaičiaus santykio:

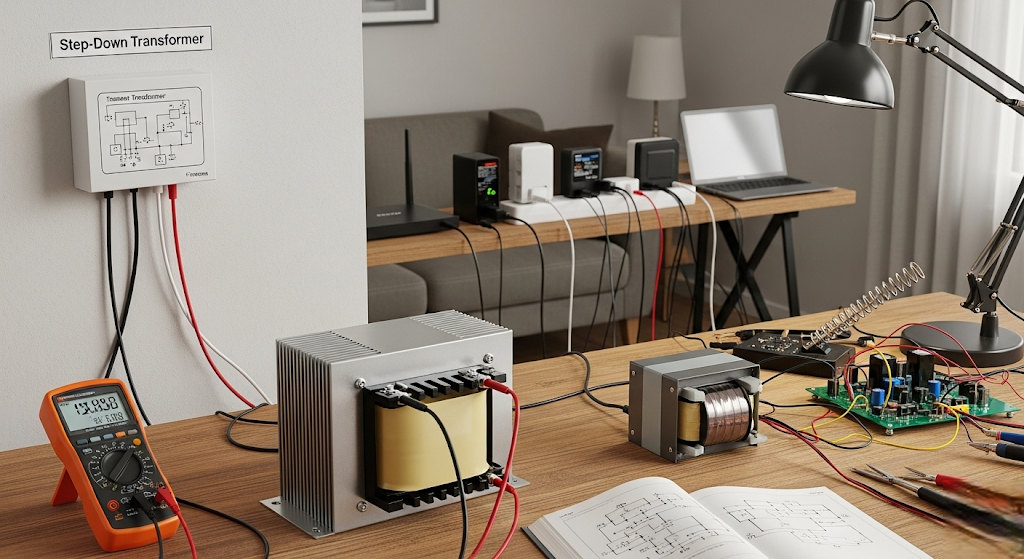

• Jei antrinėje apvijoje yra mažiau vijų nei pirminėje, transformatorius mažina įtampą (pvz., iš 230 V į 12 V). Toks transformatorius vadinamas žeminančiuoju. Tai labiausiai paplitęs tipas buityje.
• Jei antrinėje apvijoje yra daugiau vijų nei pirminėje, transformatorius didina įtampą. Jis vadinamas aukštinančiuoju. Tokie transformatoriai naudojami elektros perdavimo linijose, o buityje – rečiau (pvz., senesniuose mikrobangų krosnelių modeliuose).

Transformatorių Tipai: Nuo Paprastų Iki Išmaniųjų

Transformatoriai gali būti klasifikuojami pagal įvairius kriterijus: konstrukciją, paskirtį, galingumą ar aušinimo būdą. Aptarkime keletą svarbiausių tipų, su kuriais galite susidurti.

Pagal Konstrukciją ir Medžiagas

• Toroidiniai transformatoriai: Jų šerdis yra žiedo (toro) formos. Dėl tokios konstrukcijos jie yra efektyvesni, kompaktiškesni, turi mažesnį magnetinės sklaidos lauką (kelia mažiau trikdžių aplinkinei elektronikai) ir veikia tyliau nei tradiciniai Š raidės formos šerdį turintys transformatoriai. Jie dažnai naudojami aukštos kokybės garso aparatūroje, medicininėje įrangoje ir apšvietimo sistemose.
• Elektroniniai transformatoriai (maitinimo šaltiniai): Tai iš tiesų nėra klasikiniai transformatoriai, o sudėtingesni impulsiniai maitinimo šaltiniai (angl. Switched-Mode Power Supply, SMPS). Jie pirmiausia paverčia 230 V kintamąją srovę į aukšto dažnio kintamąją srovę, kurią transformuoja labai mažas, feritinę šerdį turintis transformatorius, o galiausiai išlygina į nuolatinę srovę (DC). Jie yra labai lengvi, kompaktiški ir efektyvūs. Būtent tokie „transformatoriai“ (arba kitaip – maitinimo šaltiniai, draiveriai) naudojami daugumoje šiuolaikinių LED apšvietimo sistemų, nešiojamųjų kompiuterių kroviklių ir kitos elektronikos.

Pagal Paskirtį

• Skiriamieji (izoliaciniai) transformatoriai: Jų pirminės ir antrinės apvijos vijų skaičius yra vienodas (santykis 1:1), todėl jie nekeičia įtampos (pvz., 230 V į 230 V). Jų pagrindinė funkcija – galvaninis atskyrimas, t. y., fiziškai atskirti elektros grandinę nuo bendro tinklo įžeminimo. Tai drastiškai padidina saugumą, nes sumažina elektros smūgio riziką drėgnose patalpose ar dirbant su elektros prietaisais. Tokie transformatoriai integruoti į specialius elektros lizdus, naudojamus vonios kambariuose (barzdaskutėms) ar dirbtuvėse.
• Autotransformatoriai: Šie transformatoriai turi tik vieną apviją su atšakomis. Dalis apvijos veikia kaip pirminė, o visa apvija (arba jos dalis) – kaip antrinė. Jie yra mažesni, lengvesni ir pigesni nei įprasti transformatoriai, tačiau neturi galvaninio atskyrimo, todėl yra mažiau saugūs ir naudojami specifiniams tikslams, pavyzdžiui, įtampos reguliavimui.

Praktinis Transformatorių Pritaikymas Jūsų Namuose

Nors dažnai nematomi, transformatoriai yra visur. Štai keletas sričių, kur jie atlieka nepakeičiamą vaidmenį.

1. LED Apšvietimas

Tai viena populiariausių sričių, kur susiduriama su transformatoriais. Dauguma LED juostų, įleidžiamų šviestuvų ir kai kurių LED lempučių veikia su saugia žema įtampa – dažniausiai 12 V arba 24 V nuolatine srove (DC). Norint juos prijungti prie 230 V kintamosios srovės (AC) tinklo, būtinas specialus maitinimo šaltinis (dažnai vadinamas LED transformatoriumi arba draiveriu). Jis ne tik sumažina įtampą, bet ir paverčia kintamąją srovę į nuolatinę.

Svarbu: Renkantis maitinimo šaltinį LED apšvietimui, būtina atsižvelgti ne tik į įtampą (12 V ar 24 V), bet ir į galią (W). Bendra visų prijungtų LED šviestuvų galia neturi viršyti 80-90% transformatoriaus galios. Pavyzdžiui, jei planuojate įrengti 5 metrus LED juostos, kurios galia yra 10 W/m, bendra galia bus 50 W. Tokiu atveju reikėtų rinktis ne mažesnės kaip 60 W galios maitinimo šaltinį, paliekant galios rezervą.

2. Durų Skambučiai ir Domofonai

Klasikinis pavyzdys – durų skambutis. Dėl saugumo priežasčių skambučio mygtukas ir pats skambutis yra maitinami žema įtampa, paprastai 8 V, 12 V arba 24 V AC. Specialus nedidelis transformatorius, vadinamas skambučio transformatoriumi, yra montuojamas elektros skydelyje ant DIN bėgelio arba paskirstymo dėžutėje ir nuolat tiekia reikiamą įtampą skambučio sistemai.

3. Lauko ir Sodo Apšvietimas

Apšvietimo sistemų įrengimas lauke kelia papildomų saugumo reikalavimų dėl drėgmės ir tiesioginio sąlyčio su žeme. Būtent todėl populiariausios yra žemos įtampos (12 V) lauko apšvietimo sistemos. Jos naudoja transformatorių, kuris sumažina 230 V įtampą iki saugios 12 V. Tokią sistemą daug lengviau ir saugiau įrengti patiems, kabelius galima kloti negiliai po žeme, o elektros smūgio rizika yra minimali net pažeidus kabelį.

4. Vonios Kambarys

Vonios kambarys yra padidintos rizikos zona. Pagal galiojančius standartus, tam tikrose zonose (arčiausiai vonios ar dušo) leidžiama naudoti tik SELV (Safety Extra-Low Voltage) tipo apšvietimą, t. y., maitinamą ne aukštesne kaip 12 V kintamąja įtampa. Transformatorius, maitinantis šiuos šviestuvus, privalo būti sumontuotas už šių zonų ribų, saugioje vietoje. Jau minėti barzdaskutėms skirti lizdai su integruotais skiriamaisiais transformatoriais yra dar vienas saugumo elementas.

Kaip Išsirinkti Tinkamą Transformatorių: Praktiniai Patarimai

Netinkamai parinktas transformatorius gali ne tik sugadinti prijungtus prietaisus, bet ir sukelti gaisro pavojų. Todėl renkantis svarbu atkreipti dėmesį į kelis esminius parametrus.

1. Įtampa (V): Patikrinkite, kokia yra pirminė (įėjimo) ir antrinė (išėjimo) įtampa. Pirminė Lietuvoje beveik visada bus ~230 V AC. Antrinė turi atitikti maitinamo įrenginio reikalavimus (pvz., 12 V, 24 V). Taip pat svarbu atkreipti dėmesį, ar išėjime yra kintamoji (AC) ar nuolatinė (DC) srovė. Daugumai LED sistemų reikia DC, o durų skambučiams ar halogeninėms lemputėms – AC.
2. Galia (W arba VA): Tai maksimali galia, kurią transformatorius gali saugiai atiduoti. Ji nurodoma vatais (W) arba voltamperais (VA). Buitiniams įrenginiams šiuos dydžius galima laikyti apytiksliai lygiais. Kaip minėta, visada rinkitės transformatorių su galios atsarga (bent 15-20% didesne nei bendra prijungiamų prietaisų galia).
3. Apsaugos klasė (IP reitingas): IP reitingas nurodo įrenginio atsparumą dulkėms ir drėgmei. Jis žymimas dviem skaičiais (pvz., IP20). Pirmas skaičius rodo apsaugą nuo kietųjų dalelių, antras – nuo vandens.
   • IP20: Skirtas naudoti tik sausose vidaus patalpose.
   • IP44: Apsaugotas nuo vandens purslų, tinka montuoti vonios kambariuose (atitinkamose zonose), po stogeliais.
   • IP65/IP67: Visiškai apsaugotas nuo dulkių ir atsparus vandens srovei ar net trumpalaikiam panardinimui. Tinka naudoti lauke, drėgnose aplinkose.
4. Saugumas ir Sertifikatai: Įsitikinkite, kad transformatorius turi CE ženklą, kuris patvirtina, kad gaminys atitinka Europos Sąjungos saugumo, sveikatos ir aplinkos apsaugos reikalavimus. Taip pat ieškokite apsaugos funkcijų, tokių kaip apsauga nuo trumpojo jungimo, perkrovos ir perkaitimo.

Montavimas ir Saugumo Priemonės

DĖMESIO! Bet kokius elektros instaliacijos darbus, susijusius su 230 V įtampos tinklu, privalo atlikti kvalifikuotas elektrikas. Netinkamas prijungimas gali sukelti elektros smūgį, gaisrą ar sugadinti įrangą.

Net jei montuojate žemos įtampos sistemą, svarbu laikytis kelių taisyklių:

• Užtikrinkite ventiliaciją: Transformatoriai veikdami kaista. Nemontuokite jų ankštose, nevėdinamose erdvėse, neuždenkite izoliacinėmis medžiagomis. Palikite pakankamai erdvės aplink įrenginį orui cirkuliuoti.
• Niekada neperkraukite: Prijungus daugiau prietaisų, nei leidžia transformatoriaus galia, jis kais, gali perdegti arba sukelti gaisrą.
• Naudokite tinkamus laidus: Įsitikinkite, kad laidų skerspjūvis atitinka tekančią srovę ir atstumą, ypač žemos įtampos sistemose, kur srovės stipris yra didesnis. Dėl per plonų laidų krenta įtampa, o tai gali paveikti prietaisų veikimą.

Apibendrinimas

Transformatorius – tai ne tik sudėtingas elektrotechnikos komponentas, bet ir nepakeičiamas pagalbininkas šiuolaikiniuose namuose, užtikrinantis daugybės sistemų saugų ir efektyvų veikimą. Nuo LED apšvietimo, suteikiančio jaukumo, iki paprasto durų skambučio – visur slypi šio įrenginio galia paversti aukštą ir pavojingą tinklo įtampą į saugią ir pritaikytą konkrečiam prietaisui. Suprasdami pagrindinius transformatorių veikimo principus, jų tipus ir svarbiausius pasirinkimo kriterijus – įtampą, galią ir apsaugos klasę – galėsite daug užtikrinčiau planuoti savo namų elektros ir apšvietimo projektus, priimti teisingus sprendimus ir sukurti ne tik funkcionalią, bet ir saugią aplinką sau ir savo artimiesiems. Visada atminkite svarbiausią taisyklę: jei abejojate, konsultuokitės su profesionaliu elektriku.
