Išsiplėtimo indas: viskas, ką privalote žinoti apie šį kritinį šildymo sistemos komponentą

Dauguma namų savininkų retai susimąsto apie tai, kas vyksta jų šildymo sistemos viduje, kol viskas veikia sklandžiai. Mes matome radiatorius, jaučiame grindų šilumą ir girdime tylų katilo dūzgimą. Tačiau už šio komforto slypi sudėtingi fizikiniai procesai, kuriuos suvaldyti padeda nedidelis, dažniausiai raudonos, mėlynos ar baltos spalvos bakelis, vadinamas išsiplėtimo indu. Nors jis gali atrodyti kaip paprastas metalinis konteineris, jo vaidmuo užtikrinant namų saugumą ir sistemos ilgaamžiškumą yra fundamentalus.

Šiame išsamiame straipsnyje apžvelgsime viską, ką reikia žinoti apie išsiplėtimo indus: nuo jų veikimo principo ir tipų iki parinkimo metodikos, montavimo subtilybių ir dažniausiai pasitaikančių gedimų. Jei norite suprasti, kodėl šokinėja jūsų šildymo sistemos slėgis arba kodėl nuolat laša apsauginis vožtuvas, šis tekstas skirtas būtent jums.

Kodėl išsiplėtimo indas yra būtinas? Fizikos pamoka

Norint suprasti išsiplėtimo indo prasmę, pirmiausia reikia prisiminti vieną pagrindinį fizikos dėsnį: vanduo yra beveik nesuspaudžiamas skystis. Tuo tarpu temperatūros pokyčiai tiesiogiai veikia vandens tūrį. Kai vanduo šildymo sistemoje įkaista (pavyzdžiui, nuo 10°C iki 90°C), jo tūris padidėja maždaug 3,5–4 %.

Įsivaizduokite uždarą vamzdynų sistemą, visiškai užpildytą vandeniu. Kai katilas pradeda kaitinti šį vandenį, jis plečiasi, tačiau vamzdžiai ir radiatoriai neturi kur „pasiduoti“. Jei sistemoje nebūtų vietos šiam papildomam tūriui pasišalinti ar susispausti, slėgis akimirksniu šoktelėtų iki kritinės ribos. Tai sukeltų vamzdžių trūkimus, jungčių nesandarumą ar net katilo šilumokaičio sprogimą. Išsiplėtimo indas veikia kaip savotiškas „amortizatorius“ arba saugos vožtuvas, kuris priima šį papildomą vandens tūrį ir palaiko stabilų slėgį visoje sistemoje.

Išsiplėtimo indo sandara ir veikimo principas

Šiuolaikiniai uždarų sistemų išsiplėtimo indai yra sudaryti iš dviejų pagrindinių dalių, kurias skiria speciali guminė membrana (diafragma). Viena indo pusė yra prijungta tiesiai prie šildymo sistemos ir užpildyta vandeniu, o kita pusė – užpildyta suspaustomis dujomis (dažniausiai azotu arba paprastu oru).

• Vandens kamera: Čia patenka išsiplėtęs šiltas vanduo iš sistemos.
• Dujų kamera: Kadangi dujos, priešingai nei vanduo, yra lengvai suspaudžiamos, jos veikia kaip spyruoklė. Kai vanduo plečiasi ir spaudžia membraną, dujos kitoje pusėje susispaudžia, taip atlaisvindamos vietą vandeniui.
• Membrana: Tai lankstus atskyrimo sluoksnis, pagamintas iš specialios gumos (pavyzdžiui, EPDM arba butilo). Ji užtikrina, kad vanduo nesusimaišytų su dujomis, nes priešingu atveju oras ištirptų vandenyje ir indas nustotų vykdyti savo funkciją.

Kai vanduo sistemoje atvėsta, jo tūris sumažėja, o suspaustos dujos išstumia vandenį atgal į vamzdyną, taip neleisdamos slėgiui nukristi per žemai.

Išsiplėtimo indų tipai: kaip nesuklysti renkantis?

Nors iš pirmo žvilgsnio visi išsiplėtimo indai atrodo panašiai, jie yra pritaikyti skirtingoms funkcijoms. Spalvinis žymėjimas dažnai padeda atskirti jų paskirtį, tačiau visada būtina tikrinti technines specifikacijas.

1. Šildymo sistemų išsiplėtimo indai (dažniausiai raudoni)

Tai labiausiai paplitęs tipas, naudojamas uždarose šildymo sistemose su radiatoriais arba grindiniu šildymu. Jų membranos pritaikytos darbui su vandeniu, kuriame gali būti korozijos inhibitorių ar glikolio, tačiau jos nėra tinkamos geriamajam vandeniui, nes guma gali išskirti specifinį kvapą ar medžiagas.

2. Geriamojo vandens (vandentiekio) indai (dažniausiai balti arba mėlyni)

Šie indai naudojami kartu su tūriniais vandens šildytuvais (boileriais). Kai boileris kaitina vandenį, šis taip pat plečiasi. Jei nėra išsiplėtimo indo, per apsauginį vožtuvą nuolat lašės vanduo. Šių indų vidaus paviršiai ir membranos atitinka higienos reikalavimus, neleidžia veistis bakterijoms ir nekeičia vandens skonio.

3. Saulės kolektorių sistemų indai (dažniausiai pilki arba žali)

Saulės kolektorių sistemose darbinė temperatūra gali būti itin aukšta, o skystis (propilenglikolis) yra chemiškai agresyvesnis nei paprastas vanduo. Šių indų membranos yra pagamintos iš specialių medžiagų, kurios gali atlaikyti iki 130°C ar net aukštesnę temperatūrą.

Kaip teisingai parinkti išsiplėtimo indo tūrį?

Viena dažniausių klaidų montuojant šildymo sistemą – per mažo tūrio išsiplėtimo indo parinkimas. Jei indas bus per mažas, jis nesugebės kompensuoti viso išsiplėtusio vandens tūrio, todėl slėgis vis tiek kils iki pavojingos ribos ir suveiks apsauginis vožtuvas.

Nors tiksliam skaičiavimui naudojamos sudėtingos formulės, inžinieriai dažnai vadovaujasi bendra taisykle: išsiplėtimo indo tūris turėtų sudaryti apie 10–12 % bendro sistemos vandens tūrio.

Pavyzdžiui, jei jūsų šildymo sistemoje (katile, radiatoriuose, vamzdžiuose ir akumuliacinėje talpoje) iš viso yra 200 litrų vandens, jums reikės mažiausiai 20–24 litrų talpos išsiplėtimo indo.

Veiksniai, turintys įtakos parinkimui:

• Sistemos tūris: Kuo daugiau vandens sistemoje, tuo didesnio indo reikia. Ypač dideli indai reikalingi sistemoms su kieto kuro katilais ir akumuliacinėmis talpomis.
• Maksimali temperatūra: Kuo karštesnis vanduo, tuo daugiau jis plečiasi.
• Statinis aukštis: Skirtumas tarp išsiplėtimo indo montavimo vietos ir aukščiausio sistemos taško.
• Darbinis slėgis: Minimalus ir maksimalus leistinas sistemos slėgis.

Montavimo ypatumai: kur ir kaip statyti?

Išsiplėtimo indo tarnavimo laikas ir efektyvumas tiesiogiai priklauso nuo tinkamo sumontavimo. Štai keletas auksinių taisyklių:

1. Montavimo vieta

Geriausia vieta išsiplėtimo indui – šildymo sistemos „grįžtamoji“ linija, netoli katilo. Kodėl? Grįžtančio vandens temperatūra yra žemesnė, o tai tausoja guminę membraną, prailgindama jos tarnavimo laiką. Taip pat rekomenduojama indą jungti toje vietoje, kur cirkuliacinio siurblio sukeliamas slėgis yra mažiausias (prieš siurblį).

2. Orientacija erdvėje

Dauguma gamintojų rekomenduoja montuoti indą vandens jungtimi į viršų arba šonu. Jei indas montuojamas vandens jungtimi į apačią, jame gali kauptis oras, kurį bus sunku pašalinti. Tačiau visada būtina vadovautis konkretaus gamintojo instrukcijomis.

3. Aptarnavimo kranas

Labai svarbu prieš išsiplėtimo indą sumontuoti specialų uždaromąjį kraną su išleidimo funkcija. Tai leis jums bet kada atjungti indą nuo sistemos, išleisti iš jo vandenį ir patikrinti oro slėgį, neišleidžiant vandens iš visos namo šildymo sistemos.

Išsiplėtimo indo priežiūra: kodėl krenta slėgis?

Daugelis žmonių mano, kad išsiplėtimo indas yra prietaisas, kurį sumontavus galima pamiršti dešimtmečiui. Tai klaida. Kasmetinė patikra yra būtina.

Pagrindinė problema, su kuria susiduriama – dujų (oro) slėgio sumažėjimas. Per mikro-poras gumoje oras bėgant laikui pamažu išeina iš dujų kameros. Jei dujų slėgis tampa per mažas, indas prisipildo vandens net tada, kai sistema yra šalta. Rezultatas? Nebelieka vietos plėstis karštam vandeniui.

Kaip patikrinti indą patiems?

1. Atjunkite indą nuo šildymo sistemos (užsukite kraną).
2. Išleiskite iš paties indo likusį vandenį. Tai kritiškai svarbu – negalima matuoti oro slėgio, kol indas yra spaudžiamas sistemos vandens.

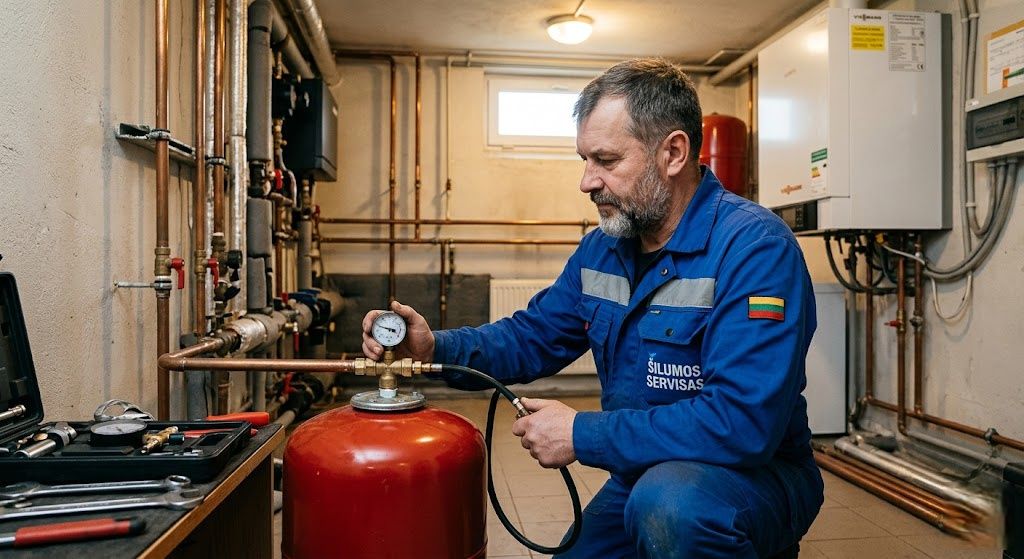

3. Naudodami paprastą automobilinį manometrą, pamatuokite slėgį per ventilių (tokį patį kaip padangose).
4. Jei slėgis per mažas, pripūskite jį naudodami pompą arba kompresorių.

Koks turėtų būti oro slėgis? Paprastai jis turėtų būti 0,2–0,3 baro mažesnis nei nustatytas minimalus darbinis sistemos slėgis (pavyzdžiui, jei šaltos sistemos slėgis yra 1,5 bar, inde turėtų būti apie 1,2–1,3 bar oro).

Dažniausi gedimai ir jų požymiai

Kaip suprasti, kad jūsų išsiplėtimo indas sugedo?

• Šokinėjantis slėgis: Jei pastebite, kad katilui veikiant slėgis staigiai kyla nuo 1 bar iki 3 bar, o jam išsijungus taip pat staigiai krenta – greičiausiai inde neliko oro arba plyšo membrana.
• Nuolatinis vandens lašėjimas per apsauginį vožtuvą: Tai ženklas, kad sistema nebesusitvarko su plėtimusi.
• Vanduo bėga per oro ventilį: Jei paspaudus oro ventilio adatėlę iš jo pradeda bėgti vanduo, tai vienareikšmiškas įrodymas, kad vidinė membrana yra plyšusi. Tokiu atveju indą būtina keisti nauju (arba pakeisti membraną, jei modelis yra išardomas).
• Sistemos triukšmas: Oro burbuliukai sistemoje dažnai atsiranda dėl to, kad dėl sugedusio indo slėgis krenta žemiau atmosferinio, ir per automatinius nuorintojus į sistemą įsiurbiamas oras.

Atviri vs. uždari išsiplėtimo indai

Senesnės statybos namuose su kieto kuro katilais vis dar galima rasti atvirų išsiplėtimo indų. Tai paprasta metalinė talpa, sumontuota aukščiausiame sistemos taške (pavyzdžiui, palėpėje), kuri yra tiesiogiai sujungta su atmosfera.

Atviros sistemos pliusai:

• Saugumas: slėgis niekada nekyla aukščiau statinio lygio.
• Paprastumas: nėra membranų, kurios galėtų plyšti.

Minusai:

• Vandens garavimas: reikia nuolat papildyti sistemą.
• Korozija: kadangi vanduo liečiasi su oru, į sistemą patenka deguonis, kuris skatina metalinių dalių rūdijimą.
• Užšalimo rizika: jei palėpė neapšiltinta, indas gali užšalti.

Šiuolaikinėje statyboje praktiškai visada renkamasi uždaras sistemas su membraniniais indais dėl jų efektyvumo, kompaktiškumo ir sistemos apsaugos nuo korozijos.

Išsiplėtimo indas ir ekonomija

Ar žinojote, kad tvarkingas išsiplėtimo indas padeda taupyti kurą? Kai sistema veikia su stabiliais slėgio parametrais, cirkuliaciniai siurbliai dirba efektyviau, o šilumokaičiai mažiau apkraunami. Be to, išvengiate dažnų sistemos papildymų šviežiu vandeniu. Kiekvienas naujas vandens litras į sistemą atneša naują porciją kalkių ir deguonies, kurie ilgainiui sudaro nuosėdas ir mažina šildymo efektyvumą.

Investicija į kokybišką išsiplėtimo indą (pavyzdžiui, tokių gamintojų kaip „Reflex“, „Flamco“ ar „Zilmet“) ir jo tinkamą priežiūrą atsiperka per išvengtus brangius remontus ir ramybę šaltuoju metų laiku.

Apibendrinimas: ką turėtumėte įsiminti?

Išsiplėtimo indas yra tylus jūsų namų sargas. Nors jis neturi jokių judančių mechaninių dalių ar sudėtingos elektronikos, jo buvimas yra kritinis. Norėdami užtikrinti, kad jūsų šildymo sistema veiktų be priekaištų:

1. Rinkitės tik paskirtį atitinkantį indą: Raudoną – šildymui, baltą – geriamam vandeniui.
2. Nepatavpykite tūriui: Geriau šiek tiek didesnis indas nei per mažas.
3. Tikrinkite oro slėgį kasmet: Tai geriausia prevencija prieš rimtus gedimus.
4. Montavimą patikėkite specialistams: Teisingas pajungimas „grįžtame“ vamzdyje užtikrins ilgą membranos tarnavimą.

Tikimės, kad šis gidas padėjo jums geriau suprasti išsiplėtimo indo svarbą ir veikimą. Atminkite, kad šildymo sistema yra vientisas organizmas, o kiekviena jo dalis, net ir tokia paprasta kaip metalinis bakelis, turi veikti nepriekaištingai, kad jūsų namuose būtų šilta ir saugu.
